201不銹鋼板是一種廣泛應用于工業和民用領域的不銹鋼材料，屬于奧氏體不銹鋼的200系列。相較于傳統的300系列不銹鋼（如304），201不銹鋼因其成本較低且具備一定的耐腐蝕性，成為許多中低端應用場景的理想選擇。本文將從化學成分、性能特點、生產工藝、應用領域、市場現狀及維護保養等多個角度對201不銹鋼板進行詳細解析。

一、化學成分與材料特性

201不銹鋼板的化學成分是其性能的基礎，其典型成分如下：

鉻（Cr）：16-18%

鉻是不銹鋼耐腐蝕性的核心元素，通過形成氧化鉻鈍化膜阻止基體腐蝕。201的鉻含量略低于304不銹鋼（18-20%），導致其耐腐蝕性稍弱。

鎳（Ni）：0.8-1.5%

鎳是奧氏體穩定元素，但201不銹鋼通過添加錳（Mn）和氮（N）替代部分鎳以降低成本。其鎳含量遠低于304不銹鋼（8-10.5%），因此耐酸性和高溫性能較差。

錳（Mn）：5.5-7.5%

錳的加入提高了材料的強度和加工硬化率，同時替代鎳穩定奧氏體結構。

氮（N）：0.1-0.25%

氮元素增強強度和耐點蝕能力，但過量會導致脆性增加。

碳（C）：≤0.15%

低碳含量減少晶間腐蝕傾向，但焊接時仍需注意熱影響區的性能變化。

其他元素：硅（Si）、磷（P）、硫（S）等含量較低，主要用于調整加工性能。

二、物理與機械性能

201不銹鋼板的性能特點直接影響其適用場景：

1、密度：7.93 g/cm3，略低于304不銹鋼（8.03 g/cm3）。

2、抗拉強度：≥520 MPa，冷加工后可達800-1000 MPa，適合需要高強度的場合。

3、延伸率：≥40%，表明其具備良好的塑性變形能力。

4、硬度：HB≤230（退火狀態），冷軋后硬度顯著提升。

5、耐溫性：連續使用溫度建議不超過300℃，高溫下易發生氧化和強度下降。

6、磁響應：奧氏體結構使其在退火狀態下無磁性，但冷加工后可能產生微弱磁性。

三、核心特性與優劣勢分析

1. 耐腐蝕性

常規環境：在干燥大氣和弱腐蝕介質（如自來水）中表現良好，但長期暴露于潮濕環境或含氯離子（如沿海地區）時，易出現點蝕和銹斑。

對比304：201的耐腐蝕性約為304的60-70%，不適合化工設備或食品加工等高要求場景。

2. 加工性能

成型性：延展性優異，適合沖壓、拉伸、折彎等加工，但冷作硬化速率快，需多次退火以恢復塑性。

焊接性：可采用TIG、MIG等常規方法焊接，但焊縫區域易析出碳化物，建議使用低碳焊材（如ER308L）并控制熱輸入。

3. 經濟性

成本優勢：鎳含量低使其價格比304不銹鋼低約20-30%，適合成本敏感型項目。

生命周期成本：在腐蝕性環境中可能需要更頻繁的維護或更換，長期使用成本需綜合評估。

4. 環保性

可100%回收利用，符合綠色制造趨勢，但生產過程中需控制錳蒸氣排放。

四、生產工藝流程

201不銹鋼板的生產涉及多個關鍵步驟：

1、煉鋼：

采用電弧爐或AOD爐冶煉，精確控制錳、氮等元素的比例。

通過連鑄工藝獲得板坯，厚度通常為150-250mm。

2、熱軋：

板坯加熱至1200-1250℃后進行多道次軋制，形成3-20mm厚的熱軋卷。

熱軋后需酸洗去除氧化皮。

3、冷軋：

通過可逆式軋機將熱軋卷減薄至0.3-3mm，冷軋后材料表面光潔度可達BA或2B級別。

4、退火與平整：

在保護氣氛（如氫氮混合氣）下進行連續退火（溫度1050-1150℃），消除加工應力。

通過張力平整機改善板形和表面質量。

5、表面處理：

可選拋光（No.4、HL等）、鍍鈦、彩涂等工藝以滿足不同裝飾需求。

五、應用領域

201不銹鋼板憑借性價比優勢，廣泛應用于以下領域：

1、建筑裝飾：

電梯轎廂、幕墻、門框等室內裝飾件，表面可做鏡面或拉絲處理。

2、家電制造：

洗衣機面板、微波爐外殼、冰箱內膽等，替代部分鍍鋅鋼板。

3、廚具與餐具：

中低端鍋具、刀叉、水槽等，需注意避免長期接觸酸性食物。

4、交通運輸：

汽車排氣管裝飾罩、地鐵車廂內裝板材。

5、工業設備：

儲罐、通風管道、干燥設備等非強腐蝕性環境中的結構件。

六、市場現狀與發展趨勢

1、價格波動：

受鎳價和鐵礦行情影響，201/2B冷軋板價格通常在8000-12000元/噸區間波動。

2、區域市場：

中國是全球主要生產國，佛山、無錫等地形成產業集群，出口市場集中于東南亞、中東等新興經濟體。

3、技術升級：

部分企業通過添加銅（Cu）或優化氮含量開發高耐蝕性201變種（如J4、BN1D等），逐步縮小與304的性能差距。

4、替代競爭：

在部分領域面臨鋁鎂合金、鍍鋁鋅鋼板的替代壓力，但綜合性能仍具優勢。

七、使用與維護建議

1、選型原則：

在沿海或化工環境建議選用304或含鉬不銹鋼；室內干燥環境可優先考慮201。

2、加工注意事項：

剪切或沖壓時使用專用刀具，減少毛刺；折彎半徑不小于板厚的1.5倍。

3、清潔保養：

定期用中性清潔劑擦拭，避免使用含氯漂白劑；出現銹斑可用專用不銹鋼清潔劑處理。

4、焊接工藝：

采用小電流、快速焊以減少熱影響區，焊后建議酸洗鈍化處理。

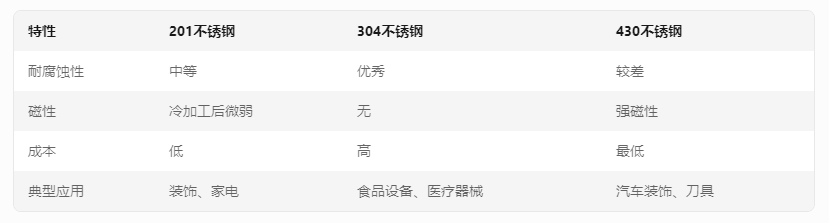

八、與其他不銹鋼的對比

九、總結

201不銹鋼板憑借其經濟性與綜合性能，在眾多領域占據重要地位。盡管在耐腐蝕性和高溫性能上存在局限，但通過合理的選型、加工和維護，仍可滿足大部分中低端場景的需求。隨著冶金技術的進步，未來201系列不銹鋼有望通過成分優化進一步提升性能，擴大其應用范圍。對于用戶而言，理解材料特性并匹配實際需求，是實現高性價比應用的關鍵。
