海洋環境以其高鹽度、高濕度、強紫外線輻射和復雜微生物活動，被公認為對金屬材料最具挑戰性的腐蝕環境之一。在船舶制造、海上平臺、濱海建筑、海水淡化設備以及海洋能源設施（如風電、潮汐能）等工程中，材料的耐腐蝕性能直接關系到結構安全、使用壽命和維護成本。在此背景下，316L不銹鋼板因其優異的抗腐蝕能力，常被作為關鍵部件的首選材料。然而，一個核心問題始終縈繞在工程設計者心頭：316L不銹鋼板真的能在嚴酷的海洋環境中實現“長期”可靠服役嗎？

一、316L不銹鋼的成分優勢：鉬元素的關鍵作用

316L是奧氏體不銹鋼316的超低碳版本（碳含量 ≤ 0.03%），其典型成分為：16–18% 鉻（Cr）、10–14% 鎳（Ni）、2–3% 鉬（Mo），以及極低的碳含量。其中，鉬（Mo）的添加是其區別于304/304L不銹鋼的核心。

鉻形成致密的Cr?O?鈍化膜，提供基礎抗氧化能力；

鎳穩定奧氏體結構，提升韌性和加工性；

鉬則顯著增強材料在含氯離子（Cl?）環境中的抗點蝕和縫隙腐蝕能力。

海洋環境中，氯離子濃度可高達19,000 mg/L以上，極易穿透普通不銹鋼的鈍化膜，引發局部腐蝕。而鉬能促進鈍化膜修復，并在腐蝕微區形成鉬酸鹽保護層，有效抑制點蝕萌生與擴展。

二、實際海洋環境中的腐蝕類型與316L的表現

1、大氣區（濱海大氣）

在離海岸數公里內的大氣環境中，空氣中懸浮大量含鹽微粒。316L在此區域表現優異，通常可安全使用20年以上無明顯腐蝕。例如，許多濱海酒店幕墻、欄桿、屋頂采用316L不銹鋼，歷經十余年仍光亮如新。

2、飛濺區與潮差區

這是腐蝕最嚴重的區域——材料周期性接觸海水又暴露于空氣，氧濃差電池效應強烈，易發生點蝕和縫隙腐蝕。

316L在此區域存在風險：長期浸泡+干濕交替會加速局部腐蝕，尤其在污垢沉積或縫隙處。

實踐表明，在熱帶海域（水溫高、生物活性強），316L在飛濺區可能出現點蝕坑，不建議單獨用于關鍵承重結構。

3、全浸區（海水長期浸泡）

在靜止或低流速海水中，316L的腐蝕速率通常低于0.01 mm/年，但點蝕和微生物腐蝕（MIC）仍是隱患。

若水流速 > 1.5 m/s，可減少生物附著，改善耐蝕性；

但在溫暖海域（>25°C），硫酸鹽還原菌（SRB）可能附著并代謝產硫，破壞鈍化膜。

案例參考：某海上風電項目將316L用于非承重支架，在溫帶海域運行10年僅發現輕微點蝕；而在東南亞項目中，相同部件5年內出現明顯腐蝕坑，需提前更換。

三、“長期”的定義與工程實踐中的邊界

“長期”并非絕對概念，需結合設計壽命、安全系數與維護策略綜合判斷：

對于非關鍵、可更換部件（如裝飾件、護欄、儀表外殼），316L在多數海洋大氣環境中可滿足20–30年壽命；

對于承重結構、密封件或高可靠性要求部件，在飛濺區或熱帶海域，建議升級至超級奧氏體不銹鋼（如904L、6% Mo合金）或雙相鋼（如2205）；

表面處理可顯著提升性能：如電解拋光可減少表面粗糙度，降低點蝕起始概率；鈍化處理可強化氧化膜。

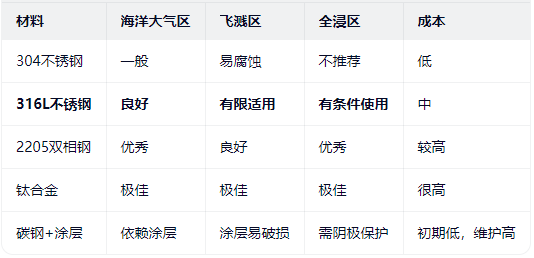

四、與其他材料的對比

可見，316L在性價比與性能之間取得了良好平衡，是中等腐蝕海洋環境的理想選擇。

五、提升316L在海洋環境中耐久性的措施

避免縫隙設計：采用焊接代替鉚接，填平凹槽；

定期清洗：去除鹽分沉積和生物附著；

陰極保護輔助：在關鍵部位加裝犧牲陽極（如鋅塊）；

控制環境：在封閉系統中添加緩蝕劑或降低水溫。

綜上所述，316L不銹鋼板在海洋環境中具備良好的耐腐蝕能力，尤其適用于濱海大氣區和溫帶海域的全浸應用，能夠實現“長期”可靠服役。然而，在高溫、高流速、高生物活性或存在縫隙的嚴苛工況下，其抗點蝕能力存在局限，需謹慎評估或采取防護措施。工程實踐中，應基于具體服役位置、氣候條件、安全等級和生命周期成本，科學選材。對于大多數非極端海洋應用場景，316L不銹鋼板依然是兼顧性能、可加工性與經濟性的明智之選。
